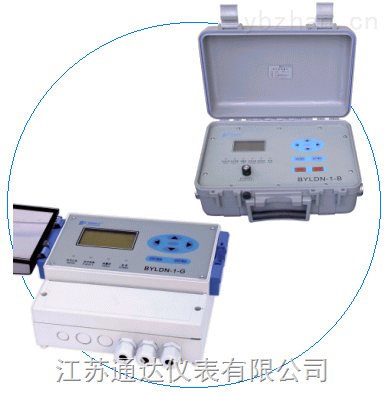

            声学多普勒流量计,外夹式安装

            • 型   号:TD-DP100
            • 价   格:1

            声学多普勒流量计,外夹式安装基于高性能微处理器技术,软件设计采用人性化友好用户界面,中/英文双语窗口式操作。用户可在熟悉的语言环境中轻松、愉快地完成各种功能操作。流量计采用了先进的分时技术对数据进行并行处理,当用户对流量计进行各项操作时,并不影响测量的正常进行,也不会影响测量的精度。

            分享到:

            声学多普勒流量计,外夹式安装

            • 超声波流量计性能参数:

               准确度:±1%、±2%

               线性及重复性:±0.5%FS

               量程范围:0.3~6.0m/s 0.5~8.0m/s

               显示:LCD液晶,160×80点阵,10×5行汉字显示

               输出:4~20mA隔离输出,0~600Ω负载,脉冲输出

               外壳:ABS塑料

               外型尺寸(长×宽×高):便携式 350mm X 250mm X 155mm

                                   固定式 240mm X 185mm X 120mm

               工作温度:-20℃~50℃

               适用管径:25mm~3000mm(内径)

               重量:便携式2.6Kg,固定式1.88Kg

            流量计的特点

            因为超声波流量计的工作原理,且传感器安装在管道外面,因此其具有以下特点:

            • 不必中断生产过程,因传感器与液体介质不接触,所以没有定期清洗的要求,没有管路堵塞、材料堆积、腐蚀、磨损或粘结等问题。
            • 对于复杂介质(如介质中含有固体颗粒、气泡等多相流介质),普通的超声波流量计无法测量,而采用我公司生产的多普勒超声波流量计,不但可以测量,并且可获得较高的准确度。
            • 对于复杂管道(水泥衬里、橡胶衬里、有机玻璃管道、橡胶管道等)均可较易解决其流量测量的问题。
            • 介质的导电性、酸碱度等物理性质不影响流量计的测量准确度。
            • 流量计安装维护方便

             声学多普勒流量计,外夹式安装

            超声波流量计适用的典型流体介质

            市政污水、工业污水、循环水、洗煤水、原油、纸浆、糖浆、泥浆、润滑油、奶液、果汁、药液、酸碱液等。

            • 便携式超声波流量计的连接:

            便携式超声波流量计的便携箱的左边为信号输入(5芯接头插座)及串行接口RS232(4芯接头插座);右边为充电用AC220V电源(3芯接头插座)及4~20mA输出(2芯接头插座)



            导声耦合剂

            传感器安装时,其声楔(半透明,琥珀色面)表面和管道之间不能有空隙存在。这个空间必须用一种具有良好的声波能量传输特性的导声耦合剂来填充,并且要求充满。

               导声耦合剂由本公司提供。



            安装前的管道处理

            在确定传感器的安装位置后,对安装点的表面应进行安装前的处理(被处理面积应略大于探头表面),这意味着清除所有的漆层、锈、泥巴及污垢,必要时可使用锉刀锉平,再用砂纸擦。如果是塑料管道应清除所有的漆和树脂粘合物、油污等,保证安装表面平滑、干净。

            处理过的管道测量点与传感器探头表面分别涂上导声耦合剂,然后将探头贴在管道上,先用手压紧,然后使用弹性绑带或夹具把探头固定好。此时管道与探头之间应有0.5~1Kg的作用力,以保证两者间的紧密接触。

            显示

            1.液晶屏幕:位于面板的左上部,包括液晶显示器和LED指示灯。160×80点阵的图形液晶显示器??捎美聪允就夹位?0×5个汉字。流量计采用窗口化软件设计,用户通过菜单提示访问特定的窗口即可达到查阅、设置或显示特定参数的目的。有关窗口操作的细节,请参考第六章[功能/参数窗口详解]。

            2.指示灯区:在液晶显示屏的下方有一排LED指示灯,用来指示流量计的当前工作状态。



            [信号正常]指示灯:灯亮表示管道内有流体流动,流量计显示流体的流速或流量。灯灭表示测量不到流体,此时信号故障灯亮。

            [信号故障]指示灯:灯亮表示测量不到流体;灯闪烁表示虽然测量到流体,但信号太弱,数据不准确,需要调节流量计的信号强度或换个位置重新安装传感器。

            [超 量 程]指示灯:灯亮表示被测流体流速超过设置的最大流速,需要重新设置一个更高的最大流速值[见参数设置]。

            [电池充电]指示灯:仅便携式有此灯。

            灯亮表示正在对电池充电。流量计采用智能充电管理方式,当电池充满电后,该灯自动熄灭。如果充电时进行测量,对测量值并无影响,可能会影响充电管理,使电池电量不能充满。

            [电池电压低]指示灯:仅便携式有此灯。

            灯亮表示电池已完全放电,提示用户停止测量,重新对流量计充电。如果用户不停止测量,流量计将在1—2分钟后自动关闭电源。

            [ 电   源 ]指示灯灯亮表示流量计上电。
